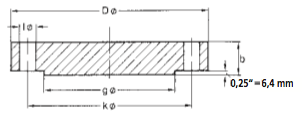

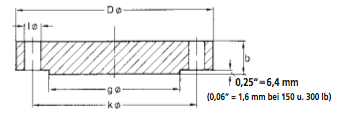

Blind Flanges ANSI

150lb/sq. in. ANSI B 16.5

pipe

flange

raised face

drilling template

approx. weight

nominal size

OD mm in.

D mm in.

b mm in.

g mm in.

number

I mm in.

k mm in.

pounds

1/2“


3/4“


1“


1 1/4“


1 1/2“


2“

21,3
0,84

26,7
1,05

33,4
1,315

42,2
1,66

48,3
1,90

60,3
2,375

88,9
3,50

98,6
3,88

108,0
4,25

117,3
4,62

127,0
5,00

152,4
6,00

11,2
0,44

12,7
0,50

14,2
0,56

15,7
0,62

17,5
0,69

19,1
0,75

35,1
1,38

42,9
1,69

50,8
2,00

63,5
2,50

73,2
2,88

91,9
3,62


4


4


4


4


4


8

15,7
0,62

19,1
0,75

19,1
0,75

19,1
0,75

22,4
0,88

19,1
0,75

60,5
2,38

69,9
2,75

79,2
3,12

88,9
3,50

98,6
3,88

120,7
4,75

0,42
0,9

0,61
1,3

0,86
1,9

1,17
2,6

1,53
3,4

2,42
5,3

300lb/sq. in. ANSI B 16.5

pipes

flange

raised face

drilling template

approx. weight

nominal size

OD mm in.

D mm in.

b mm in.

g mm in.

number

I mm in.

k mm in.

pounds

1/2“


3/4“


1“


1 1/4“


1 1/2“


2“

21,3
0,84

26,7
1,05

33,4
1,315

42,2
1,66

48,3
1,90

60,3
2,375

95,2
3,75

117,3
4,62

123,9
4,88

133,3
5,25

155,4
6,12

165,1
6,50

14,2
0,56

15,7
0,62

17,5
0,69

20,6
0,81

22,4
0,88

25,4
1,00

35,0
1,38

42,9
1,69

50,8
2,00

63,5
2,50

73,1
2,88

91,9
3,6


4


4


4


4


4


8

15,7
0,62

19,0
0,75

19,0
0,75

19,0
0,75

22,3
0,88

19,0
0,75

66,5
2,62

82,6
3,25

88,9
3,50

98,6
3,88

114,3
4,50

127,0
5,00

0,64
1,4

1,11
2,4

1,39
3,1

1,79
3,9

2,66
5,9

3,18
7,0

600lb/sq. in. ANSI B 16.5

pipe

flange

raised face

drilling template

approx. weight

nominal size

OD mm in.

D mm in.

b mm in.

g mm in.

number

I mm in.

k mm in.

pounds

1/2“


3/4“


1“


1 1/4“


1 1/2“


2“

21,3
0,84

26,7
1,05

33,4
1,315

42,2
1,66

48,3
1,90

60,3
2,375

95,3
3,75

117,3
4,62

124,0
4,88

133,4
5,25

155,4
6,12

165,1
6,50

14,2
0,56

15,7
0,62

17,5
0,69

20,6
0,81

22,4
0,88

25,4
1,00

35,1
1,38

42,9
1,69

50,8
2,00

63,5
2,50

73,2
2,88

91,9
3,62


4


4


4


4


4


8

15,7
0,62

19,1
0,75

19,1
0,75

19,1
0,75

22,4
0,88

19,1
0,75

66,5
2,62

82,6
3,25

88,9
3,50

98,6
3,88

114,3
4,50

127,0
5,00

0,76
1,7

1,28
2,8

1,60
3,5

2,23
4,9

3,25
7,2

4,15
9,1

900 lb/sq. 1500 lb/sq. in. ANSI B 16.5

pipe

flange

raised face

drilling template

approx. weight

nominal size

OD mm in.

D mm in.

b mm in.

g mm in.

number

I mm in.

k mm in.

pounds

1/2“


3/4“


1“


1 1/4“


1 1/2“


2“

21,3
 0,84

26,7
 1,05

33,4
 1,315

42,2
 1,66

48,3
1,90

60,3
2,375

120,6
   4,75

130,0
   5,12

149,3
   5,88

158,7
   6,25

177,8
   7,00

215,9
   8,50

22,3
 0,88

25,4
 1,00

28,4
 1,12

28,4
 1,12

31,7
 1,25

38,1
 1,50

35,0
 1,38

42,9
 1,69

50,8
 2,00

63,5
 2,50

73,1
 2,88

91,9
3,62


4


4


4


4


4


8

22,3
 0,88

22,3
 0,88

25,4
 1,00

25,4
1,00

28,4
 1,12

25,4
 1,00

82,5
  3,25

88,9
  3,50

101,6
   4,00

111,2
   4,38

123,9
   4,88

165,1
   6,50

1,77
3,9

2,42
5,3

3,57
7,9

4,14
9,1

5,75
12,7

10,1
22,2

2500 lb/sq. in. ANSI B 16.5

pipe

flange

raised face

drilling template

approx. weight

nominal size

OD mm in.

D mm in.

b mm in.

g mm in.

number

I mm in.

k mm in.

pounds

1/2“


3/4“


1“


1 1/4“


1 1/2“


2“

21,3
 0,84

26,7
 1,05

33,4
 1,315

42,2
 1,66

48,3
1,90

60,3
2,375

133,4
   5,25

139,7
   5,50

158,8
   6,25

184,2
   7,25

203,2
   8,00

235,0
   9,25

30,2
  1,19

31,8
  1,25

35,1
  1,38

38,1
  1,50

44,5
  1,75

50,8
  2,00

35,1
  1,38

42,9
  1,69

50,8
  2,00

63,5
  2,50

73,2
  2,88

91,9
  3,62


4


4


4


4


4


8

22,4
  0,88

22,4
  0,88

25,4
  1,00

28,4
  1,12

31,8
  1,25

28,4
  1,12

88,5
  3,50

95,3
  3,75

108,0
  4,25

130,0
  5,12

146,1
  5,75

171,5
  6,75

2,99
6,6

3,50
7,7

4,96
10,9

7,35
16,2

10,4
22,9

15,6
34,4
