Anschlußteile für DIN 19207

Gewindestutzen

Gewinde G Länge Werkstoff *2) Bestell-Nr. G 1/2" DIN 19207 Form V 100*3) 1.0460 19207ST1G12100 1.4571 19207ST2G12100 *1) G 5/8" DIN 19207 Form V Maße 100*3) 1.0460 19207ST1G58100 1.4571 19207ST2G58100

^*1) In DIN 19207, Ausgabe 95 nicht mehr enthalten
^*3) andere Länge möglich

Gewindeflansch DIN 19207

Gewinde G D K h b d2 d3 Werkstoff *2) Bestell-Nr. G 1/2" 70 50 17 14 11,5 28 C22.8 19207FL1G12 1.4571 19207FL2G12 G 5/8" *1) 90 60 20 16 14 32 C22.8 19207FL1G58 1.4571 19207FL2G58

^*1) In DIN 19207, Ausgabe 95 nicht mehr enthalten
^*2) mit Materialzeugnis nach DIN EN10204-3.1B lieferbar

Kammprofilierter Dichtring DIN 19207 Form B

Gewinde G Durchmesser D d Werkstoff Bestell-Nr. G 1/2" 17 11,2 1.4571 19207DI2G12 G 5/8" *1) 20 11,7 1.4571 19207DI2G58

^*1) In DIN 19207, Ausgabe 95 nicht mehr enthalten

Schrauben und Muttern

Anwendungen für: Schraube Mutter Bestell-Nr. Maß Werkstoff Maß Werkstoff PN 40; Meßstofftemp. -10° bis +300°C M 10 * 45 DIN931/1 8.8 DIN ISO 898/1 M 10 DIN 934 8.8 DIN ISO 898/1 19207SC1M10 M 10 * 45 DIN931/1 Edelstahl M 10 DIN 934 Edelstahl 19207SC2M10 PN 160; Meßstofftemp. -10° bis +300°C M 10 * 45 DIN931/1 CK 35 DIN EN 10269 M 10 DIN 934 CK 35 DIN EN 10269 19207SC3M10 M 10 * 45 DIN931/1 Edelstahl M 10 DIN 934 Edelstahl 19207SC4M10

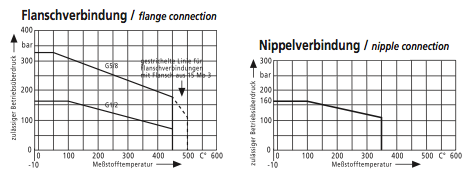

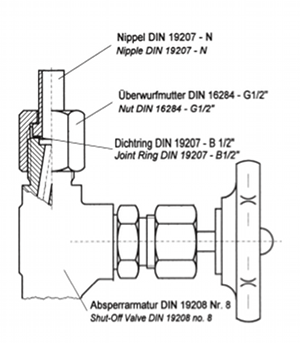

Nippel DIN 19207

Achtung: Für Manometeranschluß Nippel DIN 16284 (s.S. Z4) verwenden Gewinde G Werkstoff Bestell-Nr. für Stutzen G 1/2" 1.5415 19207NI5G12 1.4571 19207NI2G12

Überwurfmutter DIN19207 ( = DIN16284)

Gewinde G Werkstoff Bestell-Nr. G 1/2" Stahl Rp0,2 > 220 N/mm² 19207MU1G12 Edelstahl*2) DIN 17440 Rp0,2 > 190 N/mm² 19207MU2G12

^*2) mit Materialzeugnis nach DIN EN 10204-3.1B lieferbar
